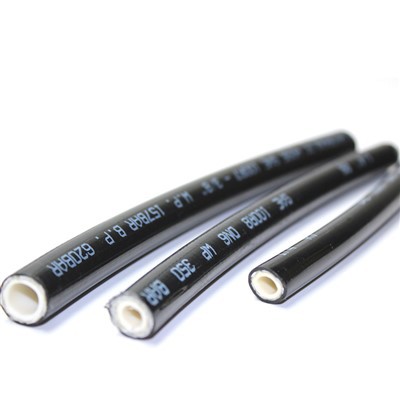

Pibell hydrolig pwysedd uchel
Mae pibell hydrolig yn bibell hyblyg a ddefnyddir i gludo hylif pwysau uchel - mewn systemau hydrolig. Mae'n cynnwys haen rwber fewnol, haen atgyfnerthu a haen rwber allanol. Mae ganddo nodweddion ymwrthedd pwysedd uchel, ymwrthedd pwls a hyblygrwydd da. Mae pibell hydrolig Hangzhou Haikuo wedi pasio ISO9001: 2008, MSHA, SGS, FDA, GOST ac ardystiadau eraill. Mae ein pibellau'n cydymffurfio â safonau SAE a din en ac fe'u defnyddir yn helaeth mewn peiriannau peirianneg, offer mwyngloddio, peiriannau amaethyddol, hydroleg llongau a meysydd eraill.
Dosbarthiad yn ôl senario cais
Pibell hydrolig gyffredinol (cyfres SAE 100r)
Cymwysiadau diwydiannol safonol
01
Ultra - pibell pwysedd uchel (en 856 4 sp/4sh)
Pwysau byrstio yn fwy na neu'n hafal i 4 gwaith y pwysau gweithio
02
Pibell tymheredd uchel (-40 gradd ~ +150 gradd)
Gwneud dur, diwydiant ffowndri
03
Pibell gwrthstatig
Danfon tanwydd, amgylchedd fflamadwy
04
Pibell gradd bwyd (ardystiedig FDA)
Offer Prosesu Bwyd
05
- Tiwb Mewnol: Olew - Rwber synthetig gwrthsefyll.
- Haen atgyfnerthu: Atgyfnerthu troellog plethedig ffibr neu ddur
- Haen Clawr: Gwisgwch - gwrthsefyll, osôn - gwrthsefyll, hydrocarbon - rwber synthetig gwrthsefyll.
Lliwiau cyffredin: du, llwyd, glas, melyn, coch, ac ati.
Mae ein cynhyrchion yn cynnwys
SAE 100 R1, SAE 100 R2, SAE 100 R3, SAE 100 R5, SAE 100 R6, SAE 100 R7, SAE 100 R8, SAE 100 R12, SAE 100 R13, SAE 100 R14, SAE 100 R15, SAE 100 R16, SAE 100 R17, SAE 100R19;
En 853 1 sn, en 853 2 sn, en 854 2 te, en 854 3 te, en 855 r7, en 855 r8, en 856 4 sp, en {{}} sc, en}, en} sh, en}, en} ss, en}, en} ss, en} ss, en} ss, en} ss;
Iso 1436 1 sn, iso 1436 2 sn, iso 11237 1 sc, iso 1437 2 sc
| Rhan Na | Diflas | Pibell ld. | Braid OD | Pibell | Maxw.p. | Min. Bp | M i mewn. Radiws plygu | Weiaht | |||||
| yn | mm | mm | yn | mm | PSI | MPa | PSI | MPa | yn | mm | kg/m | ||
| Pencadlys-1SN-03 | 4 | 3/16" | 4.8 | 9.5 | 0.47 | 11.9 | 3630 | 25.0 | 14520 | 100.1 | 3.5 | 89 | 0.19 |
| Pencadlys-1SN-04 | 6 | 1/4" | 6.4 | 11.1 | 0.53 | 13.6 | 3270 | 22.5 | 13080 | 90.2 | 4.0 | 102 | 0.21 |
| Pencadlys-1SN-05 | 8 | 5/16" | 7.9 | 12.7 | 0.59 | 15.1 | 3120 | 21.5 | 12480 | 86.0 | 4.5 | 114 | 0.24 |
| Pencadlys-1SN-06 | 10 | 3/8" | 9.5 | 15.1 | 0.68 | 17.5 | 2615 | 18.0 | 10460 | 72.1 | 5.0 | 127 | 0.33 |
| Pencadlys-1SN-08 | 13 | 1/2" | 12.7 | 18.3 | 0.81 | 20.7 | 2320 | 16.0 | 9280 | 64.0 | 7.0 | 178 | 0.41 |
| Pencadlys-1SN-10 | 16 | 5/8" | 15.9 | 21.4 | 0.93 | 23.8 | 1890 | 13.0 | 7560 | 52.1 | 8.0 | 203 | 0.45 |
| Pencadlys-1SN-12 | 19 | 3/4" | 19.0 | 25.4 | 1.09 | 27.8 | 1530 | 10.5 | 6120 | 42.2 | 9.5 | 241 | 0.58 |
| Pencadlys-1SN-16 | 25 | 1" | 25.4 | 33.3 | 1.40 | 35.8 | 1280 | 8.8 | 5120 | 35.3 | 12.0 | 305 | 0.88 |
| Pencadlys-1SN-20 | 32 | 1 1/4" | 31.8 | 40.5 | 1.69 | 43.1 | 920 | 6.3 | 3680 | 25.4 | 16.5 | 419 | 1.23 |
| Pencadlys-1SN-24 | 38 | 1 1/2" | 38.1 | 46.8 | 1.97 | 50.1 | 730 | 5.0 | 2920 | 20.1 | 20.0 | 508 | 1.51 |
| Pencadlys-1SN-32 | 50 | 2" | 50.8 | 60.2 | 2.50 | 63.6 | 580 | 4.0 | 2320 | 16.0 | 25.0 | 635 | 1.97 |
| Rhan Na | Diflas | Hoseld. | Braid OD | Pibell od | Max WP | Min. Bp | Min. Radiws plygu | Weiaht | |||||
| yn | rrtn | mm | i n | rrtn | nsi | MNA | nsi | MNA | yn | mm | kw/m | ||
| Pencadlys-2SN-03 | 4 | 3/16' | 4.8 | 11.1 | 0.48 | 13.4 | 6000 | 41.4 | 24000 | 165.5 | 3.5 | 89 | 0.31 |
| Pencadlys-2SN-04 | 6 | 1/4" | 6.4 | 12.7 | 0.59 | 15.1 | 5800 | 40.0 | 23200 | 160.0 | 4.0 | 100 | 0.33 |
| Pencadlys-2SN-05 | 8 | 5/16' | 7.9 | 14.3 | 0.65 | 16.6 | 5000 | 35.0 | 20300 | 140.0 | 4.5 | 115 | 0.39 |
| Pencadlys-2SN-06 | 10 | 3/8" | 9.5 | 16.7 | 0.75 | 19.1 | 4800 | 33.1 | 19200 | 132.4 | 5.0 | 125 | 0.5 |
| Pencadlys-2SN-08 | 13 | 1/2" | 12.7 | 19.8 | 0.88 | 22.2 | 4000 | 27.6 | 16000 | 110.3 | 7.0 | 180 | 0.59 |
| Pencadlys-2SN-10 | 16 | 5/8" | 15.9 | 23 | 1 | 25.4 | 3630 | 25.0 | 14520 | 100.1 | 8.0 | 200 | 0.71 |
| Pencadlys-2SN-12 | 19 | 3/4" | 19.0 | 27 | 1.16 | 29.4 | 3120 | 21.5 | 12480 | 86.0 | 9.5 | 240 | 0.86 |
| Pencadlys-2SN-16 | 25 | 1" | 25.4 | 34.9 | 1.5 | 38.1 | 2400 | 16.5 | 9600 | 66.2 | 12.0 | 300 | 1.28 |
| Pencadlys-2SN-20 | 32 | 1 1/4" | 31.8 | 44.5 | 1.88 | 48.3 | 1820 | 12.5 | 7280 | 50.2 | 16.5 | 420 | 2.02 |
| Pencadlys-2SN-24 | 38 | 1 1/2" | 38.1 | 44.9 | 2.13 | 54.6 | 1310 | 9.0 | 5240 | 36.1 | 20.0 | 500 | 2.2 |
| Pencadlys-2SN-32 | 50 | 2" | 50.8 | 50.8 | 2.63 | 67.3 | 1160 | 8.0 | 4640 | 32.0 | 25.0 | 630 | 2.85 |
| Ymadawed | ID maint pibell | Pibell od | Max. Pwysau gweithio | Min. Radiws plygu | Min. Pwysau byrstio | Mhwysedd | |||||
| yn | Diniau | yn | mm | PSI | MPa | yn | mm | PSI | MPa | (kg/m) | |
| R3-04 | 1/4 | 6.4 | 0.56 | 14.3 | 1250 | 8.6 | 3 | 76 | 5000 | 34.5 | 0.16 |
| R3-05 | 5/16 | 7.9 | 0.68 | 17.5 | 1200 | 8.3 | 4 | 102 | 4800 | 33.1 | 0.25 |
| R3-06 | 3/8 | 9.5 | 0.75 | 19.1 | 1125 | 7.8 | 4 | 102 | 4500 | 31 | 0.28 |
| R3-08 | 1/2 | 12.7 | 0.93 | 23.8 | 1000 | 6.9 | 5 | 127 | 4000 | 27.6 | 0.41 |
| R3-10 | 5/8 | 15.9 | 1.06 | 27.0 | 875 | 6.0 | 5.5 | 140 | 3500 | 24.1 | 0.47 |
| R3-12 | 3/4 | 19 | 1.25 | 31.8 | 750 | 5.2 | 6 | 152 | 3000 | 20.7 | 0.65 |
| R3-16 | 1 | 25.4 | 1.5 | 38.1 | 565 | 3.9 | 8 | 203 | 2260 | 15.6 | 0.78 |
| R3-20 | 1 1/4 | 31.8 | 1.75 | 44.4 | 377 | 2.6 | 10 | 254 | 1508 | 10.4 | 1.00 |
| Cod Eitem | Pibell I D. | Pibell od | Pwysau gweithio | Pwysau byrstio | Radiws mm.bend | Mhwysedd | ||||||
| fodfedd | mm | fodfedd | mm | PSI | MPa | PSI | MPa | fodfedd | mm | kg/m | Ib/tr | |
| R5-05 | 3/16" | 5 | 0.54 | 13.7 | 3045 | 21 | 12180 | 84 | 3 | 75 | 0.24 | 0.16 |
| R5-06 | 1/4" | 6.3 | 0.6 | 15.3 | 3045 | 21 | 12180 | 84 | 3.3 | 85 | 0.28 | 0.19 |
| R5-08 | 5/16" | 8 | 0.69 | 17.6 | 2275 | 15.7 | 9135 | 63 | 4 | 100 | 0.35 | 0.24 |
| R5-11 | 13/32" | 11 | 0.79 | 20 | 2030 | 14 | 8120 | 56 | 4.5 | 115 | 0.38 | 0.26 |
| R5-13 | 1/2" | 12.5 | 0.95 | 24 | 1785 | 12.2 | 7105 | 49 | 5.5 | 140 | 0.51 | 0.34 |
| R5-16 | 5/8" | 16 | 1.1 | 28 | 1525 | 10.5 | 1740 | 42 | 6.5 | 165 | 0.68 | 0.46 |
| R5-22 | 7/8" | 22 | 1.27 | 32.2 | 812 | 5.6 | 3248 | 22.4 | 7.3 | 185 | 0.7 | 0.47 |
| R5-29 | 1.1/8" | 29 | 1.53 | 38.9 | 625 | 4.3 | 2538 | 17.5 | 9 | 230 | 0.8 | 0.54 |
| R5-35 | 1 3/8" | 35 | 1.78 | 45.2 | 507.5 | 3.5 | 2030 | 14 | 10.4 | 265 | 0.93 | 0.63 |
| R5-46 | 1 13/16" | 46 | 2.27 | 57.6 | 348 | 2.4 | 1421 | 9.8 | 13.2 | 335 | 1.32 | 0.89 |
| R5-60 | 2 3/8" | 60 | 2.92 | 74.2 | 348 | 2.4 | 1421 | 9.8 | 24 | 610 | 2.96 | 2.00 |
| R5-76 | 3" | 76 | 3.6 | 91.7 | 203 | 1.4 | 812 | 5.6 | 33 | 840 | 4.1 | 2.77 |
| Rhan Na | Diflas | Pibell ld. | Braid OD | Pibell od | Max WP | Min.bp | Radiws min.bend | Mhwysedd | |||||
| yn | mm | mm | yn | mm | PSI | MPa | PSI | MPa | yn | mm | kg/m | ||
| Pencadlys - R6-03 | 4 | 3/16" | 4.8 | 10.3 | 0.43 | 11.1 | 500 | 3.4 | 2000 | 11 | 2 | 51 | 0.09 |
| Pencadlys - R6-04 | 6 | 1/4" | 6.4 | 11.9 | 0.5 | 12.7 | 400 | 2.8 | 1600 | 11 | 2.5 | 64 | 0.12 |
| Pencadlys - r6-05 | 8 | 5/16" | 7.9 | 13.5 | 0.56 | 14.3 | 400 | 2.8 | 1600 | 11 | 3 | 76 | 0.135 |
| Pencadlys - R6-06 | 10 | 3/8" | 9.5 | 15.1 | 0.62 | 15.9 | 400 | 2.8 | 1600 | 11 | 3 | 76 | 0.16 |
| Pencadlys - R6-08 | 13 | 1/2" | 12.7 | 19 | 0.7 | 19.8 | 400 | 2.8 | 1600 | 11 | 4 | 102 | 0.23 |
| Pencadlys - R6-10 | 16 | 5/8" | 15.9 | 22.2 | 0.9 | 23 | 350 | 2.4 | 1400 | 10 | 5 | 125 | 0.29 |
| Pencadlys - R6-12 | 19 | 3/4" | 19.0 | 25.4 | 1.04 | 26.6 | 350 | 1.7 | 1200 | 10.8 | 5.5 | 140 | 0.38 |
| Pencadlys - R6-16 | 25 | 1" | 25.4 | 1.38 | 35 | 350 | 1.7 | 1200 | 10.8 | 6 | 150 | 0.46 | |
| Rhan Na | Ld. | Rhydi | W.P. | B.P. | Radiws plygu | Mhwysedd | ||||||
| yn | mm | mm | yn | PSI | MPa | PSI | MPa | yn | mm | kg/m | lb/ft | |
| R7-05 | 3/16" | 0.45 | 5 | 11.4 | 3045 | 21 | 12180 | 84 | 3.5 | 90 | 0.073 | 0.049 |
| R7-06 | 1/4" | 0.54 | 6.3 | 13.7 | 2785 | 19.2 | 11165 | 77 | 39 | 100 | 0.09 | 0.06 |
| R7-08 | 5/16" | 0.61 | 8 | 15.6 | 2535 | 17.5 | 10150 | 70 | 4.5 | 115 | 0.128 | 0.086 |
| R7-10 | 3/8" | 0.72 | 10 | 18.4 | 2275 | 15.7 | 9135 | 63 | 4.9 | 125 | 0.155 | 0.104 |
| R7-13 | 1/2" | 0.89 | 12.5 | 22.5 | 2030 | 14 | 8120 | 56 | 7.1 | 180 | 0.224 | 0.151 |
| R7-16 | 5/8" | 1.02 | 16 | 25.8 | 1525 | 10.5 | 6090 | 42 | 8.1 | 205 | 0.277 | 0.186 |
| R7-19 | 3/4" | 1.13 | 19 | 28.6 | 1260 | 8.7 | 5075 | 35 | 9.4 | 240 | 0.33 | 0.222 |
| R7-25 | 1" | 1.44 | 25 | 36.7 | 1015 | 7 | 4060 | 28 | 11.8 | 300 | 0.403 | 0.271 |
| Cod LTEM | I.D. | D.O. | W.p. | B.P. | Radiws plygu | Mhwysedd | ||||||
| yn | mm | yn | mm | PSI | MPa | PSI | MPa | yn | mm | kg/m | Ib/tr | |
| R8-05 | 3/16" | 5 | 0.57 | 14.6 | 5000 | 35 | 18270 | 140 | 5 | 125 | 0.7 | 0.47 |
| R8-06 | 1/4" | 6.3 | 0.66 | 16.8 | 5000 | 35 | 16240 | 140 | 7 | 180 | 0.83 | 0.58 |
| R8-10 | 3/8" | 10 | 0.8 | 20.3 | 4060 | 28 | 12180 | 112 | 9.4 | 240 | 1.3 | 0.87 |
| R8-13 | 1/2" | 12.5 | 0.97 | 24.6 | 3553 | 24.5 | 12180 | 98 | 11.8 | 300 | 1.7 | 1.14 |
| R8-16 | 5/8" | 16 | 1.17 | 29.8 | 2784 | 19.2 | 10150 | 77 | 16.5 | 420 | 3.08 | 2.07 |
| R8-19 | 3/4" | 19 | 1.3 | 33 | 2277 | 15.7 | 8120 | 63 | 20 | 500 | 4.3 | 2.89 |
| R8-25 | 1" | 25 | 1.52 | 38.6 | 2030 | 14 | 8120 | 56 | 26 | 660 | 5.63 | 3.78 |
| Cod Eitem | Id pibell | Pibell od | Pwysau gweithio | Pwysau byrstio | Radiws min.bend | Mhwysedd | ||||||
| fodfedd | mm | fodfedd | mm | PSI | MPa | PSI | MPa | fodfedd | mm | kg/m | Ib/tr | |
| R10-06 | 1/4" | 6.3 | 0.8 | 21.4 | 8845 | 61 | 35525 | 245 | 5 | 125 | 0.73 | 0.49 |
| R10-10 | 3/8" | 10 | 1.0 | 24.6 | 7612.5 | 52.5 | 30450 | 210 | 6 | 150 | 0.82 | 0.55 |
| R10-13 | 1/2" | 12.5 | 1.1 | 28.6 | 6307.5 | 43.5 | 25375 | 175 | 8 | 200 | 0.96 | 1.42 |
| R10-19 | 3/4" | 19 | 1.5 | 37.3 | 5075 | 35 | 20300 | 140 | 11 | 280 | 1.65 | 1.11 |
| R10-25 | 1" | 25 | 1.8 | 45.6 | 4060 | 28 | 16240 | 112 | 14 | 360 | 2.3 | 1.55 |
| R10-32 | 1.1/4" | 31.8 | 2.1 | 52.4 | 3045 | 21 | 12180 | 84 | 18 | 460 | 3.25 | 2.18 |
| R10-38 | 1.1/2" | 38 | 2.3 | 58.7 | 2537.5 | 17.5 | 10150 | 70 | 22 | 560 | 3.95 | 2.65 |
| R10-51 | 2" | 51 | 2.8 | 72.1 | 2537.5 | 17.5 | 10150 | 70 | 28 | 710 | 4.95 | 3.33 |
Mae'r dewis cywir o bibellau hydrolig yn effeithio'n uniongyrchol ar ddiogelwch ac effeithlonrwydd system. Gall dewis pibellau paru yn ôl lefel pwysau, math canolig ac amodau amgylcheddol, a pherfformio cynnal a chadw rheolaidd gynyddu bywyd gwasanaeth i'r eithaf.
★ Cylch cynnal a chadw ac amnewid
Archwiliad Dyddiol: Craciau yn yr haen rwber allanol, gwifren ddur agored, gollyngiad olew o'r cymal
★ Meini Prawf Amnewid:
Mae craciau "Patrwm Python" yn ymddangos ar yr wyneb (arwydd o heneiddio)
Mae pwysau gweithio yn gostwng mwy na 10%
- Bywyd a Argymhellir: 3 ~ 5 mlynedd (yn dibynnu ar ddwyster y defnydd)
Pam dewis pibell hydrolig Hangzhou Haikuo? —- 20 mlynedd o ffocws, arbenigwr trosglwyddo hydrolig yn ymddiried yn 15, 000+ cwsmeriaid ledled y byd
Ym maes trosglwyddo hydrolig, mae ansawdd y pibell yn effeithio'n uniongyrchol ar ddiogelwch ac effeithlonrwydd gweithredu'r offer. Mae Hangzhou Haikuo Hydrolics wedi chwarae rhan fawr yn y diwydiant am fwy nag 20 mlynedd. Gydag ansawdd cynnyrch rhagorol, system brisiau cystadleuol iawn a pherffaith ar ôl gwasanaeth gwerthu -, mae wedi dod yn bartner tymor hir - o fwy na 10,000 o gwmnïau yn y byd.
1. 20 blynyddoedd o gronni diwydiant, arbenigwr gweithgynhyrchu datblygedig yn dechnolegol
Fe'i sefydlwyd yn 2003, ac mae'n canolbwyntio ar ymchwil a datblygu a chynhyrchu pibellau hydrolig, ac mae ganddo brosesu deunydd crai cyflawn → gwehyddu/dirwyn → vulcanization → profi → pecynnu cadwyn diwydiant llawn.
Arweinir y tîm technegol gan beirianwyr sydd â mwy na 15 mlynedd o brofiad, sy'n gwneud y gorau o'r broses gynhyrchu yn barhaus i sicrhau bod pob pibell yn cwrdd â safonau rhyngwladol fel SAE, DIN, a GB
Mae gan y labordy annibynnol brofwyr pwls, profwyr pwysau byrstio ac offer arall i gyflawni archwiliad ffatri 100%
2. Golygfa Lawn Cwmpas: 100+ Mae modelau'n diwallu amrywiol anghenion hydrolig
★ Llinell Cynnyrch Craidd
Pibell plethedig gwifren (SAE 100R1AT/R2AT): 21 ~ 42MPA, sy'n addas ar gyfer peiriannau mowldio chwistrelliad a pheiriannau amaethyddol
Ultra - pibell weindio gwasgedd uchel (en 856 4 sp/4sh): 42 ~ 70mpa, wedi'i neilltuo ar gyfer peiriannau mwyngloddio a thorwyr hydrolig
Pibell gwrthsefyll tymheredd uchel (-40 gradd ~ +150 gradd): Y dewis cyntaf ar gyfer offer castio parhaus mewn melinau dur
Pibell gwrthstatig: Datrysiad diogelwch ar gyfer senarios cludo cemegol a thanwydd
★ gallu addasu
Yn cefnogi addasu hydoedd a chysylltwyr safonol nad ydynt yn - (JIC/NPT/BSPP, ac ati)
Yn darparu bwyd - gradd, asid - ac alcali - pibellau gwrthsefyll a deunyddiau arbennig eraill
★ ar ôl - System werthu:
- Cymorth Technegol: Canllawiau Dewis a Manylebau Gosod Am Ddim
- Materion Ansawdd: Darparu atebion o fewn 48 awr
- Dilynwch yn rheolaidd - i fyny ymweliadau: trac defnydd ac atal problemau posibl
