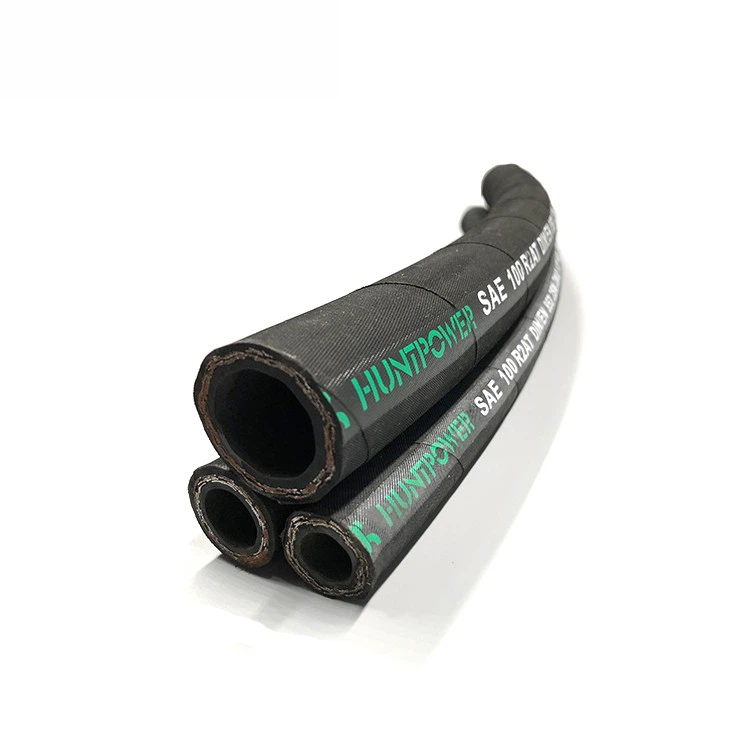

3 8 pibell hydrolig
Deunydd Cynnyrch: Rwber/Aramid Nitrile Synthetig+Gwifren Ddur
Tymheredd: -40 gradd (104) i 100 gradd (+212 ℉)
Lliw Cynnyrch: Addasu Lliw Glas, Coch, Oren, BlackAccept
Maint y Cynnyrch: Gweler isod y fanyleb Sheetalso Derbyn Dylunio OEM
Tiwb mewnol:rwber nitrile synthetig gwrthsefyll olew
Atgyfnerthu:Dwy haen o wifren ddur wedi'i blethu
Gorchudd:Rwber synthetig gwrthsefyll olew a thywydd
Cais:High - Pwysau llinellau hydrolig. Yn cwrdd neu'n fwy na gofynion gofynion perfformiad SAE 100R2AT o en 853 2 sn. Ar gyfer systemau hydrolig pwysedd uchel mewn diwydiant ac amaethyddiaeth.
Arwyneb:arwyneb wedi'i lapio, arwyneb llyfn
Ystod Tymheredd:40 gradd (-104 ℉) i 100 gradd (+212 ℉)
| SAE 100 R2 yn | |||||||||||
| Cod Eitem | Maint Metrig | Maint modfedd | Maint dash sae | I.D | Atgyfnerthuw.d | O.D | W.P | B.P | |||
| (mm) | (mm) | (mm) | |||||||||
| mm | Moduron | Rhuthra ’ | Mini | Max | Mini | Max | Max | Mpa | PSI | Mpa | |
| R2-05 | 5.0 | 3/16" | 03 | 4.6 | 5.4 | 10.6 | 11.7 | 14.1 | 35.0 | 5250 | 140.0 |
| R2-06 | 6.3 | 1/4" | 04 | 6.2 | 7.0 | 12.1 | 13.3 | 15.7 | 35.0 | 5250 | 140.0 |
| R2-08 | 8.0 | 5/16" | 05 | 7.7 | 8.5 | 13.7 | 14.9 | 17.3 | 29.7 | 4455 | 119.0 |
| R2-10 | 10.0 | 3/8" | 06 | 9.3 | 10.1 | 16.1 | 17.3 | 19.7 | 28.0 | 4200 | 112.0 |
| R2-13 | 12.5 | 1/2" | 08 | 12.3 | 13.5 | 19.0 | 20.6 | 23.1 | 24.5 | 3675 | 98.0 |
| R2-16 | 16.0 | 5/8" | 10 | 15.5 | 16.7 | 22.2 | 23.8 | 26.3 | 19.2 | 2880 | 77.0 |
| R2-19 | 19.0 | 3/4" | 12 | 18.6 | 19.8 | 26.2 | 27.8 | 30.2 | 15.7 | 2355 | 63.0 |
| R2-25 | 25.0 | 1 | 16 | 25.0 | 26.4 | 34.1 | 35.7 | 38.9 | 14.0 | 2100 | 56.0 |
| R2-32 | 31.5 | 1.1/4" | 20 | 31.4 | 33.0 | 43.2 | 45.6 | 49.6 | 11.3 | 1695 | 45.5 |
| R2-38 | 38.0 | 1.1/2" | 24 | 37.7 | 39.3 | 49.6 | 52.0 | 56.0 | 8.7 | 1305 | 43.5 |
| R2-51 | 51.0 | 2 | 30 | 50.4 | 52.0 | 62.3 | 64.7 | 68.6 | 7.8 | 1170 | 31.5 |
| En 853 2 sn | |||||||||||
| Cod Eitem | Maint Metrig | Maint modfedd | Maint dash sae | I.D | Atgyfnerthuw.d | O.D | W.P | B.P | |||
| (mm) | (mm) | (mm) | |||||||||
| mm | Moduron | Rhuthra ’ | Mini | Max | Mini | Max | Max | Mpa | PSI | Mpa | |
| 2sn-05 | 5.0 | 3/16" | 03 | 4.6 | 5.4 | 10.6 | 11.6 | 14.1 | 41.5 | 6225 | 165 |
| 2sn-06 | 6.3 | 1/4" | 04 | 6.2 | 7.0 | 12.1 | 13.3 | 15.7 | 40.0 | 6000 | 160 |
| 2sn-08 | 8.0 | 5/16" | 05 | 7.7 | 8.5 | 13.7 | 14.9 | 17.3 | 35.0 | 5250 | 140 |
| 2sn-10 | 10.0 | 3/8" | 06 | 9.3 | 10.1 | 16.1 | 17.3 | 19.7 | 33.0 | 4950 | 132 |
| 2SN-13 | 12.5 | 1/2" | 08 | 12.3 | 13.5 | 19.0 | 20.6 | 23.0 | 27.5 | 4125 | 110 |
| 2sn-16 | 16.0 | 5/8" | 10 | 15.5 | 16.7 | 22.2 | 23.8 | 26.2 | 25.0 | 3750 | 100 |
| 2sn-19 | 19.0 | 3/4" | 12 | 18.6 | 19.8 | 26.2 | 27.8 | 30.1 | 21.5 | 3225 | 85 |
| 2sn-25 | 25.0 | 1 | 16 | 25.0 | 26.4 | 34.1 | 35.7 | 38.9 | 16.5 | 2475 | 65 |
| 2sn-31 | 31.5 | 1.1/4" | 20 | 31.4 | 33.0 | 43.3 | 45.6 | 49.5 | 12.5 | 1875 | 50 |
| 2sn-38 | 38.0 | 1.1/2" | 24 | 37.7 | 39.3 | 49.6 | 52.0 | 55.9 | 9.0 | 1350 | 36 |
| 2sn-51 | 51.0 | 2 | 30 | 50.4 | 52.0 | 62.3 | 64.7 | 68.6 | 8.0 | 1200 | 32 |
Manteision a nodweddion craidd
1. Gwrthiant pwysau rhagorol ac uniondeb strwythurol
Dwbl - haen uchel - cryfder Haen plethedig gwifren ddur: fel yr haen atgyfnerthu craidd o bibell hydrolig, mae'r ddwy - haen uchel - cryfder Sgerbwd Gwifren Dur yn darparu gwrthiant effaith rhagorol a gwrthsefyll pwls yn ddibynnol.
Gwrthiant olew rhagorol: Mae gan yr - adeiledig mewn haen fewnol rwber synthetig wrthwynebiad rhagorol i olewau hydrolig amrywiol, olewau iro, olewau tanwydd ac oeryddion, atal methiant a achosir gan chwydd neu gyrydiad mewn wal fewnol, a sicrhau llif pur hylifau hydrolig.
Gwisgwch - gwrthsefyll a thywydd - Haen rwber allanol gwrthsefyll: Mae gan yr haen rwber tecster du neu ffabrig du allanol - wrth -wifren gwrth -{} -, gwrth -fecanyddol a gwrth -amgylchedd Ozone, gwrth -wifr a gwrth -amgylchedd, dylanwadau.
2. Hyblygrwydd rhagorol a rhwyddineb ei ddefnyddio
Radiws plygu da: o'i gymharu â phedwar - pibellau clwyf gwifren haen o'r un sgôr pwysau (fel R12), mae pibellau 2SN yn fwy hyblyg, yn hawdd eu gosod a'u gwifrau mewn gofodau offer cryno, ac yn lleihau straen gosod.
Dyluniad ysgafn: Mae ei strwythur yn cyflawni ysgafn wrth sicrhau cryfder, hwyluso cludiant ac integreiddio system, a helpu i leihau pwysau cyffredinol yr offer.
3. Perfformiad ac Economi Cost Uchel
Mae pibellau hydrolig 2SN yn un o'r dewisiadau mwyaf economaidd ar gyfer cymwysiadau pwysau canolig -. Mae'n darparu'r perfformiad dibynadwy a'r oes gwasanaeth hir sy'n ofynnol gan fanylebau pibell hydrolig am gost resymol, gan reoli'r gyllideb cynnal a chadw ac amnewid i bob pwrpas.
4. Cydnawsedd eang a chymhwysedd
Mae'r pibell hon yn gwbl gydnaws â phrosesau gweithgynhyrchu safonol ffitiadau pibell a chynulliadau pibell SAE 100R2, a gellir eu ffugio'n hawdd i fanylebau amrywiol o gynulliad pibell hydrolig i fodloni gofynion cysylltu gwahanol offer.
